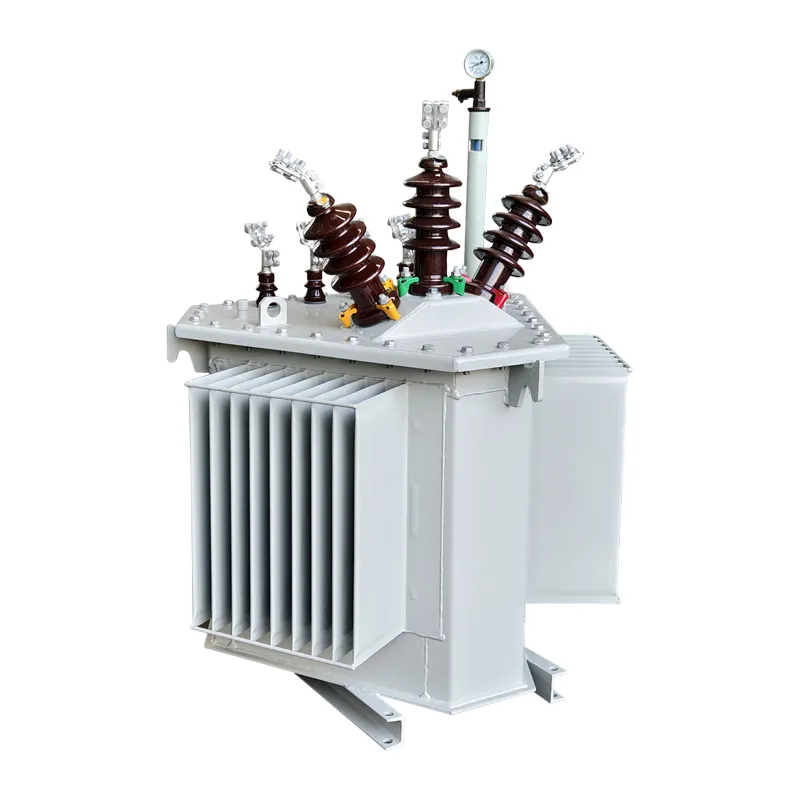

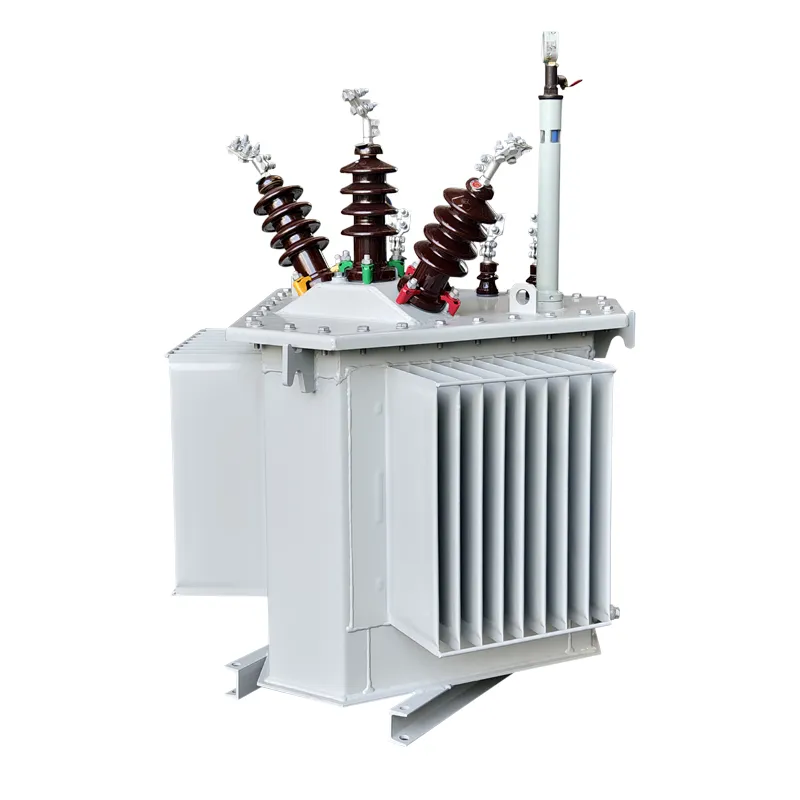

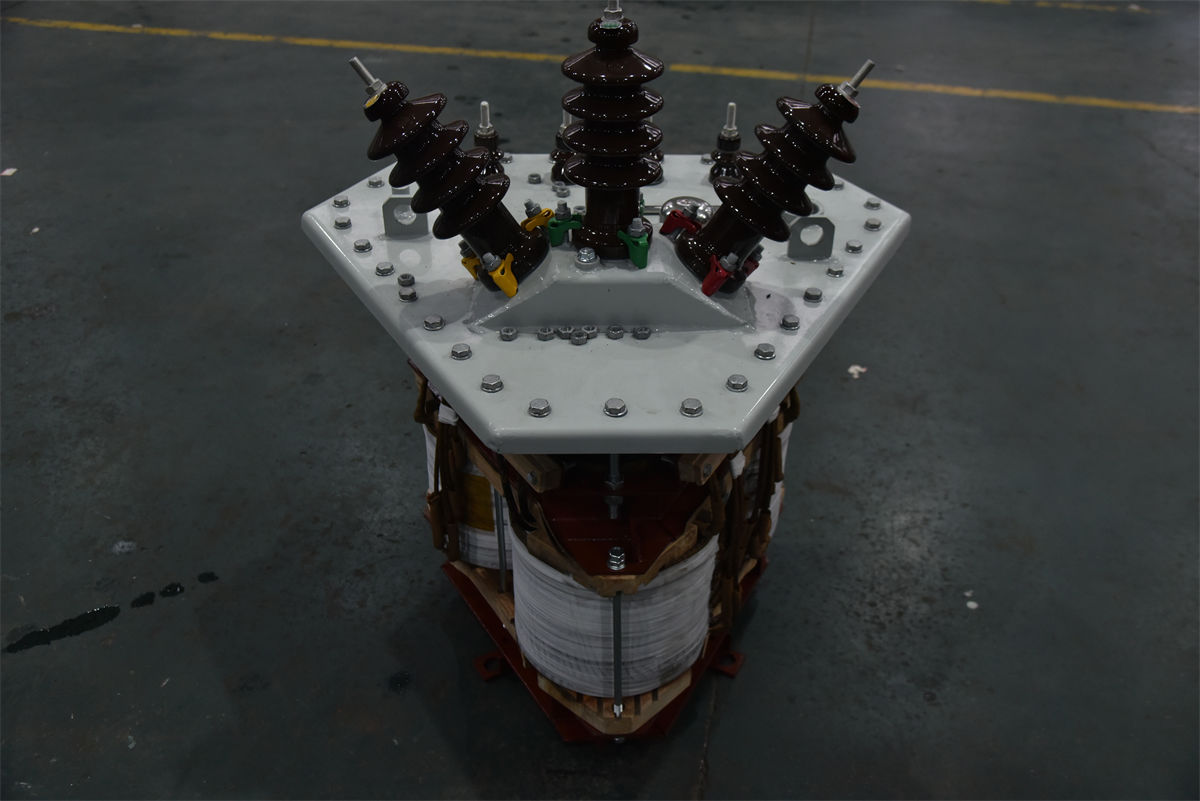

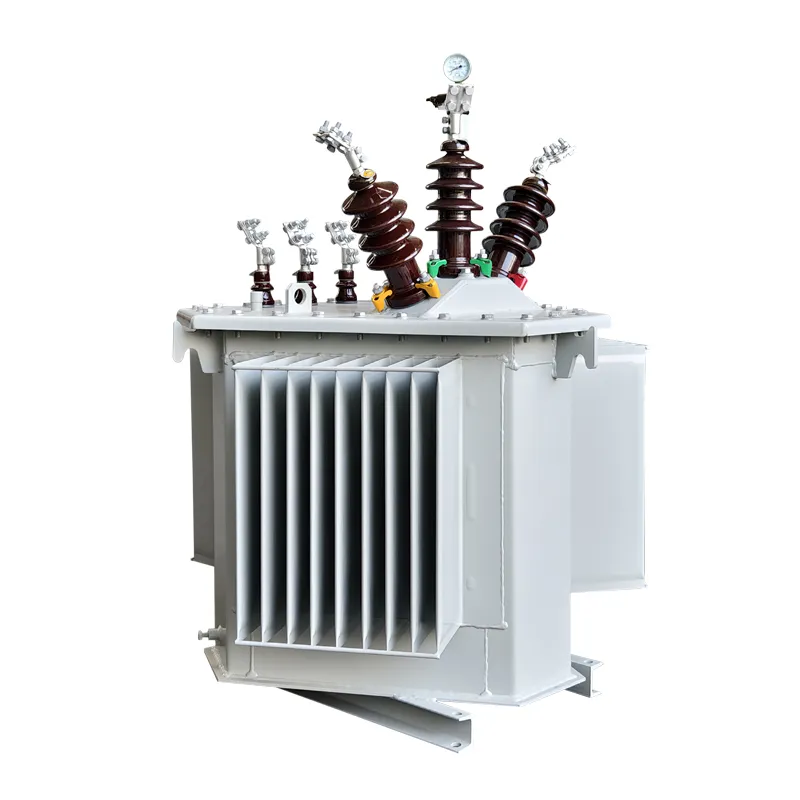

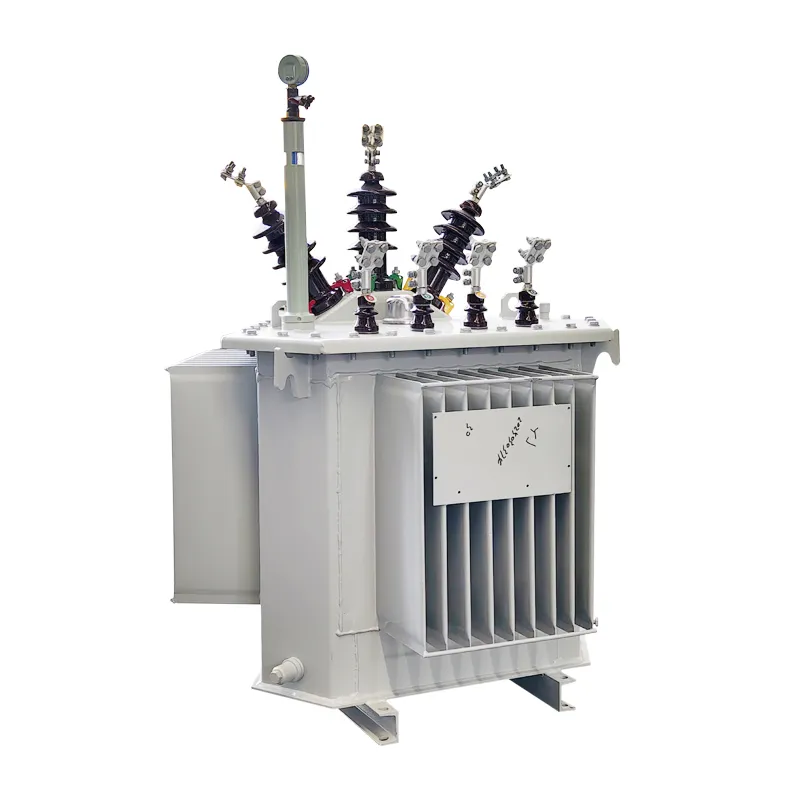

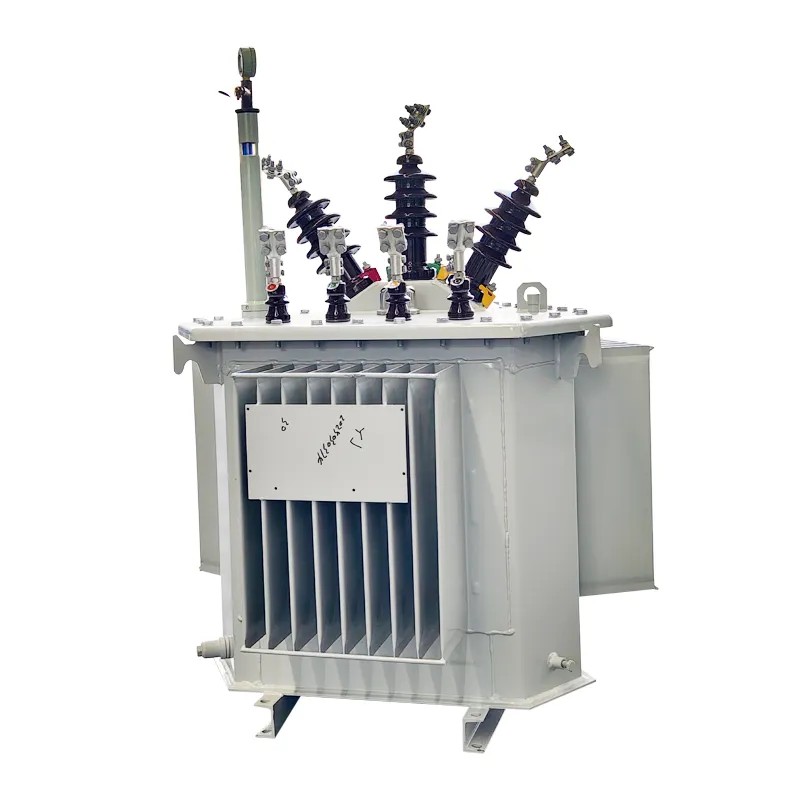

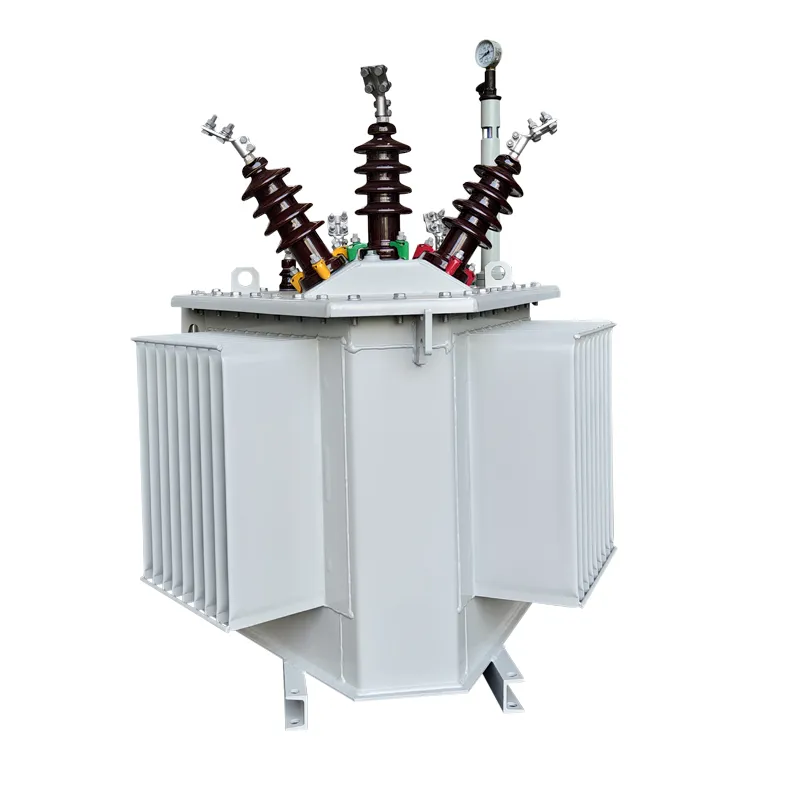

Transformador sumergido en aceite de 10KV con núcleo enrollado tridimensional serie S-ML

Triángulo s11-mrl-100kvaModelo NO.S11-LMRSolicitudPotencia, Electrónica, InstrumentoFaseTresCentroTransformador tipo núcleoMétodo de enfriamientoTransformador tipo sumergido en aceiteTipo de bobinadoTransformador de múltiples devanadosMarcaEberryEspecificaciónISO9001, SONCAP, SGS, TUVOrigenPorcelanaCódigo HS85042200001. Tensión nominal: 6,3kV, 10kV, 11kV, 13,2kV, 13,8kV, 15kV, 20KV, 22KV, 33KV, 35KV 2. Potencia nominal: 5kva ~ 25000kva 3. Estándar: IEC 60076, GB1094-1996 4. Frecuencia: 50 HZ /60 HZ 5. Grupo de vectores: Dyn11, Yyn0, Ynd11 u otros 6. Enfriamiento: ONAN/ ONAF/ OFAF 7. Camb...

Contáctanos

Consulta en línea

E-mail：sales@vcbbreaker.com

Whatsapp：8613736779975

Introducción detallada

Triángulo s11-mrl-100kva

Modelo NO.	S11-LMR
Solicitud	Potencia, Electrónica, Instrumento
Fase	Tres
Centro	Transformador tipo núcleo
Método de enfriamiento	Transformador tipo sumergido en aceite
Tipo de bobinado	Transformador de múltiples devanados
Marca	Eberry
Especificación	ISO9001, SONCAP, SGS, TUV
Origen	Porcelana
Código HS	8504220000

1. Tensión nominal: 6,3kV, 10kV, 11kV, 13,2kV, 13,8kV, 15kV, 20KV, 22KV, 33KV, 35KV

2. Potencia nominal: 5kva ~ 25000kva

3. Estándar: IEC 60076, GB1094-1996

4. Frecuencia: 50 HZ /60 HZ

5. Grupo de vectores: Dyn11, Yyn0, Ynd11 u otros

6. Enfriamiento: ONAN/ ONAF/ OFAF

7. Cambiador de grifo: 3 niveles; 5 niveles; 7 niveles; 13 niveles; 17 niveles

8. Placa de características: : Sí (marca JSM o marca del Cliente)

9. Paneles de refrigeración corrugados: Sí (cuatro lados de la carcasa del transformador)

10. Piezas: 1)Válvula de drenaje de aceite 2)Indicador de nivel de aceite 3)Termómetro

Acerca de nuestra empresa:

1,26 años de experiencia en fabricación con tres filiales

2. Ganó licitaciones a bordo

3. Certificado IEC 60076 e ISO

4. OEM/ODM

5. Precio competitivo con bobinado 100% Cu

6. Capacidad de producción: 10, 000, 000 kVA por año

REFERENCIAS ISO 1461: Recubrimientos galvanizados en caliente sobre artículos fabricados de hierro y acero Especificaciones y métodos de ensayo. IEC 60076: Transformadores de potencia. IEC 60044: Transformadores de medida. IEC 60296: Especificación para aceite aislante mineral no utilizado para transformadores y aparamenta. IEC 60354: Guía de carga para transformadores de potencia sumergidos en aceite. IEC 60214: Cambiadores de tomas - Parte 1: Requisitos de rendimiento y métodos de prueba, Parte 2: Guía de aplicación. IEC 60512: Conectores para equipos electrónicos. PRUEBA DE RUTINA según IEC 60076 (a realizarse durante las pruebas de aceptación en fábrica) Medición de la resistencia del devanado Prueba de relación Grupo de vectores Prueba de resistencia a la tensión de fuente separada Sobretensión inducida Resistencia de aislamiento Prueba de fuga de aceite en un transformador completamente ensamblado durante 12 horas Medición de la tensión de impedancia Equilibrio magnético Medición de la pérdida sin carga y corriente Medición de la pérdida de carga (en tomas normales y extremas) Pruebas en el cambiador de tomas en carga Pruebas en el panel de control remoto del cambiador de tomas en carga Eficiencia al 50%, 75%, 100% cargando a la unidad p. F y voltaje terminal nominal (corregido a 75 C) Prueba de resistencia al impulso de rayo

Pruebas de tipo según IEC 60076 (a realizarse durante las pruebas de aceptación en fábrica) Prueba de aumento de temperatura A realizarse en una unidad durante las pruebas de aceptación. La prueba de resistencia al impulso del rayo ya figura en Pruebas de rutina según IEC 60076.
